Installatiemethode van zonne-PV-beugel

Fotovoltaïsche zonne-energiebeugel is een speciale beugel die is ontworpen voor het plaatsen, installeren en bevestigen van zonnepanelen in het fotovoltaïsche stroomopwekkingssysteem. Als een belangrijk onderdeel van de fotovoltaïsche krachtcentrale draagt ​​de fotovoltaïsche steun voor zonne-energie het hoofdgedeelte van de fotovoltaïsche krachtcentrale. Het kiezen van de juiste fotovoltaïsche ondersteuning kan niet alleen de veilige werking van de fotovoltaïsche module garanderen, het schadepercentage verminderen, maar ook de projectkosten verlagen en de onderhoudskosten in de latere fase verlagen.

1. Classificatie van fotovoltaïsche beugels voor zonne-energie

De materialen die worden gebruikt voor fotovoltaïsche beugels voor zonne-energie zijn verschillend, voornamelijk aluminiumlegering, roestvrij staal en niet-metaal. Onder hen wordt minder metaal gebruikt.

1. Vaste fotovoltaïsche beugel

De vaste fotovoltaïsche ondersteuning verwijst naar het ondersteuningssysteem waarvan de oriëntatie en hoek na installatie ongewijzigd blijven. Bij de vaste installatiemethode worden de fotovoltaïsche zonnepanelen direct in de richting van de lage breedtegraad geplaatst (in een bepaalde hoek met de grond) en wordt de fotovoltaïsche zonnepaneel in serie en parallel gevormd om het doel van fotovoltaïsche zonne-energieopwekking te bereiken. Er zijn veel soorten bevestigingsmethoden, zoals grondbevestigingsmethoden, zoals paalfunderingsmethode (directe inbeddingsmethode), contragewichtmethode van betonblokken, vooraf ingebedde methode, grondankermethode, enz. Er zijn verschillende oplossingen voor dakbevestigingsmethoden, afhankelijk van op het dakmateriaal.

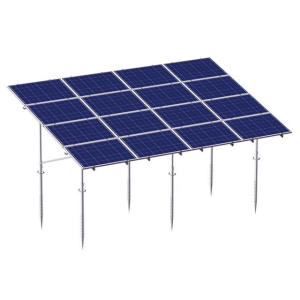

(Vaste manier van grondconstructies)

(Pannendak, vast persblok hoofddrager machine montage)

(Bevestigingsmethode van dakdragersysteem met stalen dakpannen)

2. Tracking fotovoltaïsche beugel

Wanneer het zonnelicht loodrecht op het accupaneel staat, ontvangt de zonne-energie de grootste hoeveelheid zonne-energie en de hoogste stroomopwekking. Maar de aarde draait en roteert de hele tijd, dus de hoek van de zonnestralen' s verandert voortdurend. Daarom is het volgsysteem zoveel mogelijk op de zon gericht, zodat de zonnestralen meer zonnestralen ontvangen per oppervlakte-eenheid van het accupaneel, waardoor de stroomopwekking toeneemt. Momenteel omvatten volgsystemen twee soorten volgsystemen van één week en volgsystemen met twee assen. Volgsystemen met één as zijn onderverdeeld in horizontale volgsystemen met één as en schuine volgsystemen met één as.

Ten tweede, de installatie van fotovoltaïsche zonne-energie

De installatie van de beugel moet gebaseerd zijn op de ontwerptekeningen en de positionering en uitbetaling moeten eerst worden uitgevoerd. De kleurstalen dakbedekking is voornamelijk de plaatsing van het armatuur en vervolgens de installatie van de geleiderail. Let op de afstand tussen het armatuur, dezelfde rij componentrails en de aangrenzende twee rijen componentrails. De installatie van de geleiderails moet in overeenstemming zijn met de volgorde van het middendeel, de twee eindsecties en de geleidingsrailverbindingsdelen. Controleer na de installatie van de geleiderails de waterpasheid van elke geleiderail en de kromming van elke overspanningsgeleider mag niet groter zijn dan 1 mm.

Nadat de montage van een set beugels is voltooid, wordt de exacte positie van de beugel uitgevoerd. Let bij het ontwerp op de afstand tussen de voorste en achterste rij, de afstand tot de muur, etc. Tijdens het hijsen en hanteren dienen beschermende maatregelen te worden genomen om persoonlijk letsel en schade aan het oorspronkelijke gebouw te voorkomen. Bevestig de bouten bovendien niet tegelijkertijd op hun plaats bij het installeren van de standkolommen, balken en geleiderails. Nadat de beugels allemaal zijn rechtgetrokken, draait u de bouten vast. Het volgende introduceert verschillende gangbare installatiemethoden van gedistribueerde fotovoltaïsche beugels:

1. Cement-contragewichtmethode
