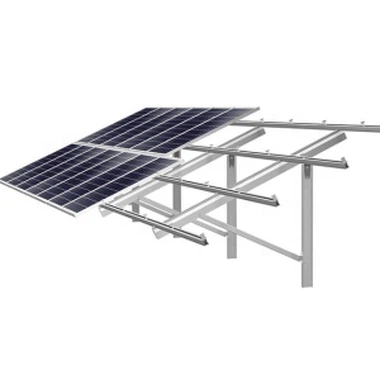

Zonne-montage paalsysteem

Productomschrijving
Materiaal: aluminiumlegering en roestvrij staal Installatieplaats: open veld
Kenmerk: kosteneffectieve installatie
Standaard: TUV / SGS / ISO9001
Windbelasting: 60 m / s
Sneeuwbelasting: 1,4KN / m2
Garantie: 10 jaar

Aanvraag sturen

Beschrijving

Aangepast zonne-montage paalsysteem gratis monster en zijn offerte en prijsopgave, fabrikanten en leveranciers van paalgrondmontagesystemen, welkom om onze producten te kopen.

_01

_03

Pile Ground Mounting System wordt toegepast voor grote commerciële en utiliteits-PV-systemen op niet-zandgrond, geschikt voor zowel frameloze als frameloze module-installatie.

In paalgrondsysteem kan een open paal 1-2 meter snel met de paalmachine in de grond worden gestapeld, waarna de voorgemonteerde AL-Beam-structuur, ER-rail met klemmen eenvoudig kan worden gemonteerd.

Technische informatie

Installatie-site	Open veld
Module type	Ingelijst of frameloos
Module oriëntatie	Portret
Max windsnelheid	Tot 60 m / s
Sneeuwbelasting	Tot 1,4KN / m2
normen	AS / NZS 1170 & DIN 1055 en andere
Materiaal plaatsen	Gegalvaniseerd staal
Railmateriaal	Geanodiseerd aluminium
Stapeldiepte	1-2m
Garantie	Tien jaar garantie
Duratiom	Al meer dan 20 jaar

XO} YEM84K0Q {SY4WKPOCN73

Voordelen

1. eenvoudige installatie.
De innovatieve Wanhos zonnerail en D-modules hebben de installatie van PV-modules aanzienlijk vereenvoudigd. Het systeem kan worden geïnstalleerd met één inbussleutel en standaard gereedschapssets. Voorgemonteerde en voorgesneden processen voorkomen corrosie in hoge mate en besparen uw installatietijd en arbeidskosten.

2. grote flexibiliteit.
Het Wanhos zonne-montagesysteem heeft montage-accessoires die zijn ontworpen voor gebruik op bijna elk dak en elke grond met een uitstekende compatibiliteit.Ontworpen als een universeel stellingsysteem, kunnen framemodules van alle populaire fabrikanten worden gebruikt.

3. hoge nauwkeurigheid.
Zonder dat u ter plaatse hoeft te snijden, kunt u met het gebruik van onze unieke railverlenging het systeem tot op de millimeter nauwkeurig installeren.

4. maximale levensduur:
Alle componenten zijn gemaakt van hoogwaardig geëxtrudeerd aluminium, C-staal en roestvrij staal. De hoge corrosiebestendigheid garandeert een maximale levensduur en is bovendien volledig recyclebaar.

5.Gegarandeerde duurzaamheid:
Wanhos Solar geeft 10 jaar garantie op de duurzaamheid van alle gebruikte componenten.

Installatieproces

$D1] D_0 {II0G (RD9P4X6% H (J$

Projectgeval van Pile Groung-montagesysteem

_14

_16

Xiamen Wanhos Solar Technology Co., Ltd. is een hightech onderneming op het gebied van zonne-PV, gespecialiseerd in zonne-PV-producten met geavanceerde technologie en uitstekende service. De leden van Wanhos Solar zetten zich in voor onderzoek, ontwerp, fabricage en verkoop van de stabiele, betrouwbare en kostenefficiënte zonnepaneelmontagesystemen. Als een van de grootste exporteurs van PV-zonneproducten in China, zijn de baanbrekende producten sinds de oprichting in meer dan 100 landen en regio's geïnstalleerd.

Beheer concept

Wanhos Solar bracht aan het begin van de oprichting het gestandaardiseerde en geïnternationaliseerde managementconcept naar voren, positief ingebracht en strikt toegepast ISO9001: 2008, CP, APQP, FMEA, MSA, SPC enz. Internationaal kwaliteitsmanagementsysteem in alle fasen, inclusief R&D, productie, marketing en na service.

_18

_20 _21

Noodzakelijke info. voor ons om te ontwerpen en te citeren

&stier; Wat is de afmeting van uw pv-panelen? ___mm Lengte x___mm Breedte x__mm Dikte
&stier; Hoeveel paneel ga je monteren? _______Nos.
&stier; Wat is de kantelhoek? ____mate
&stier; Wat is je geplande pv assmebly block? ________Nos. in een rij
&stier; Hoe is het weer daar, zoals windsnelheid en sneeuwbelasting?
___ m / s windsnelheid en ____ KN / m2 sneeuwbelasting.
